Apa Itu Komponen Pembalikan Presisi Kompleks dan Bagaimana Cara Meningkatkan Kinerja Komponen?

Bagian Berbalik Presisi yang Kompleksadalah komponen rekayasa yang diproduksi melalui proses pembubutan tingkat lanjut untuk mencapai akurasi dimensi, kemampuan pengulangan, kualitas permukaan, dan kompleksitas geometri yang menuntut. Mereka banyak digunakan dalam otomasi, permesinan, sistem otomotif, elektronik, peralatan medis, sistem hidrolik, dan aplikasi lain di mana komponen standar konvensional mungkin tidak memberikan kesesuaian atau kinerja yang diperlukan. Panduan ini menjelaskan struktur, proses manufaktur, opsi material, toleransi, penyelesaian permukaan, persyaratan inspeksi, pertimbangan desain, dan praktik pengadaan, membantu teknisi dan tim pembelian mengurangi risiko produksi dan memilih solusi manufaktur yang sesuai.

Daftar isi

1. Apa Itu Bagian Balik Presisi Kompleks?
2. Apa yang Membuat Bagian yang Dibalik Menjadi Rumit?
3. Bagaimana Komponen Berubah Presisi Kompleks Diproduksi?
4. Bahan Apa Yang Dapat Digunakan?
5. Bagaimana Akurasi dan Toleransi Dikendalikan?
6. Mengapa Permukaan Akhir Penting?
7. Bagaimana Bagian yang Dibalik Secara Presisi Diperiksa?
8. Bagaimana Seharusnya Insinyur Mendesain Komponen Ini?
9. Di Mana Suku Cadang Berubah Presisi Kompleks Digunakan?
10. Apa yang Harus Dicari Pembeli dalam Mitra Manufaktur?
11. Pertanyaan yang Sering Diajukan
12. Kesimpulan

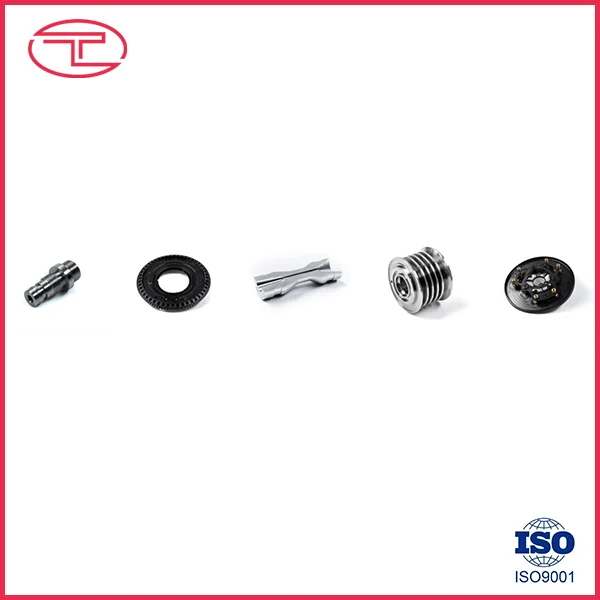

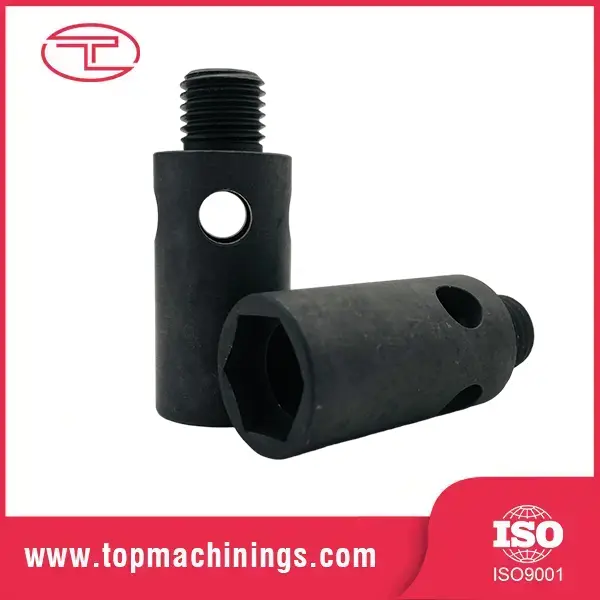

Apa Itu Bagian Balik Presisi Kompleks?

Suku Cadang Berputar Presisi Kompleks adalah komponen mesin khusus yang diproduksi terutama dengan memutar benda kerja sementara alat pemotong mengeluarkan material untuk menciptakan fitur silinder, kerucut, berulir, beralur, atau berkontur yang presisi. Tidak seperti poros atau bushing sederhana, komponen putaran yang rumit dapat menggabungkan beberapa operasi pemesinan dan geometri yang rumit dalam satu komponen.

Fitur khasnya mencakup beberapa diameter, lubang internal, ulir halus, alur, bahu, lancip, lubang silang, slot, chamfer, jari-jari, dan permukaan yang diprofilkan secara khusus. Pusat pembubutan CNC yang canggih dapat mengintegrasikan pembubutan dengan pengeboran, penyadapan, penggilingan, dan operasi lainnya, sehingga memungkinkan banyak fitur diproduksi dengan lebih sedikit pengaturan.

Bagi pembeli, nilai komponen presisi yang kompleks bukan sekadar toleransi dimensi yang kecil. Tujuan sebenarnya adalah kinerja yang konsisten ketika bagian tersebut dirakit menjadi sistem mekanis yang lebih besar. Keakuratan dimensi, konsentrisitas, kondisi permukaan, sifat material, dan kemampuan pengulangan semuanya harus bekerja sama.

Dalam praktik produksi, toleransi yang dapat dicapai bergantung pada material, geometri, kondisi mesin, perkakas, workholding, stabilitas proses, dan metode inspeksi. Referensi pemesinan yang dipublikasikan biasanya menunjukkan perputaran CNC secara umum sekitar ±0,05 mm, sementara toleransi yang lebih ketat sekitar ±0,01 mm atau lebih rendah mungkin dimungkinkan pada fitur tertentu jika prosesnya direkayasa dengan tepat. :contentReference[oaicite:0]{index=0}

Apa yang Membuat Bagian yang Dibalik Menjadi Rumit?

Suatu komponen menjadi rumit secara teknis ketika persyaratan geometri atau fungsionalnya memerlukan kontrol proses yang lebih besar daripada pembubutan biasa. Kompleksitas dapat berasal dari jumlah fitur, hubungannya satu sama lain, atau sulitnya menjaga akurasi selama produksi.

Oleh karena itu kompleksitas harus dievaluasi dari perspektif fungsional. Komponen dengan banyak fitur yang terlihat belum tentu sulit untuk diproduksi, sementara komponen yang relatif kecil dapat menjadi sangat menuntut jika komponen tersebut memiliki lubang kritis, persyaratan runout yang ketat, atau material yang sulit.

Bagaimana Komponen Berubah Presisi Kompleks Diproduksi?

Proses manufaktur yang andal dimulai sebelum mesin mulai memotong. Tinjauan teknik, verifikasi material, perencanaan proses, pemilihan perkakas, permesinan, inspeksi, dan penyelesaian semuanya berkontribusi pada hasil akhir.

Review Teknik dan Gambar

Tim manufaktur pertama-tama mempelajari gambar teknik, model 3D, spesifikasi material, persyaratan toleransi, benang, penyelesaian permukaan, perlakuan panas, dan instruksi khusus lainnya.

Tahap ini dapat mengidentifikasi potensi masalah manufaktur sebelum produksi dimulai. Misalnya, toleransi ketat yang tidak perlu pada permukaan non-fungsional dapat menambah persyaratan pemesinan dan inspeksi tanpa meningkatkan fungsi komponen yang sebenarnya.

Persiapan Bahan

Stok batangan atau bahan mentah lainnya dipilih sesuai dengan spesifikasi yang disetujui. Sertifikat material mungkin diperlukan untuk aplikasi yang mengutamakan ketertelusuran.

Pembubutan CNC

Benda kerja dipegang dengan aman sementara perkakas yang dikontrol CNC melakukan operasi seperti pemotongan permukaan, pembubutan kasar, pembubutan akhir, pengeboran, penguliran, pembuatan alur, dan pembuatan chamfer. Perkakas aktif atau peralatan mill-turn dapat digunakan ketika komponen memerlukan fitur penggilingan atau pengeboran tambahan.

Operasi Sekunder

Beberapa komponen memerlukan pengoperasian tambahan setelah pembubutan. Tergantung pada gambarnya, ini mungkin termasuk penggilingan, pemolesan, perlakuan panas, deburring, pelapisan, anodisasi, pasivasi, atau perawatan permukaan lainnya.

Inspeksi dan Verifikasi Akhir

Dimensi kritis dicocokkan dengan gambar. Tergantung pada persyaratan proyek, produsen dapat menggunakan mikrometer, pengukur, peralatan pengukuran optik, sistem CMM, atau instrumen inspeksi presisi lainnya.

Urutan manufaktur penting karena setiap pengaturan tambahan dapat memberikan peluang untuk variasi penyelarasan. Peralatan mill-turn yang modern dapat mengurangi jumlah pengaturan untuk beberapa komponen kompleks dan oleh karena itu mengurangi potensi kesalahan reposisi. :contentReference[oaicite:1]{index=1}

Bahan Apa Yang Dapat Digunakan?

Pemilihan material secara langsung mempengaruhi perilaku pemotongan, keausan pahat, pembangkitan panas, stabilitas dimensi, ketahanan korosi, berat, kekuatan, dan kinerja aplikasi akhir.

• Baja tahan karat:Cocok untuk aplikasi yang membutuhkan ketahanan terhadap korosi dan ketahanan mekanis.
• Baja karbon:Umum untuk komponen mekanis umum, poros, pin, dan perangkat keras industri.
• Baja paduan:Berguna jika diperlukan kekuatan, ketahanan aus, atau kemampuan perlakuan panas yang lebih tinggi.
• Aluminium:Ringan dan dapat dikerjakan dengan mesin, sehingga cocok untuk rakitan yang sensitif terhadap berat.
• Kuningan:Sering dipilih untuk fitting, konektor, komponen listrik, dan aplikasi yang memerlukan kemampuan mesin yang baik.
• Tembaga:Digunakan ketika konduktivitas listrik atau termal penting.
• Plastik rekayasa:Bahan seperti POM, PEEK, PTFE, dan nilon dapat diubah untuk aplikasi khusus yang ringan, gesekan rendah, atau tahan bahan kimia.

Material tidak boleh dipilih hanya berdasarkan kenyamanan pemesinan. Insinyur harus mempertimbangkan suhu pengoperasian, beban, paparan korosi, keausan, kompatibilitas bahan kimia, persyaratan kelistrikan, dan karakteristik komponen kawin.

Bagaimana Akurasi dan Toleransi Dikendalikan?

Presisi dikontrol melalui interaksi kemampuan mesin, perkakas, pemrograman, workholding, stabilitas material, kondisi lingkungan, dan inspeksi.

Karakteristik yang umumnya dikendalikan meliputi:

• Diameter luar dan diameter dalam
• Panjang bagian
• Kebulatan
• Silinderitas
• Konsentrisitas atau runout
• Dimensi benang
• Lokasi lubang
• Hubungan geometris antara permukaan fungsional

Misalnya, poros mungkin memerlukan diameter yang terkontrol untuk dudukan bantalan, sementara permukaan luarnya yang tidak berfungsi dapat menggunakan toleransi yang tidak terlalu ketat. Pendekatan ini memungkinkan sumber daya manufaktur untuk fokus pada dimensi yang benar-benar mempengaruhi perakitan dan kinerja.

Referensi permesinan industri menekankan bahwa kemampuan toleransi bergantung pada geometri dan kondisi proses, bukan pada angka universal tunggal. :contentReference[oaicite:2]{index=2}

Mengapa Permukaan Akhir Penting?

Permukaan akhir lebih dari sekedar persyaratan penampilan. Hal ini dapat mempengaruhi gesekan, keausan, penyegelan, kontak bantalan, perilaku geser, perlindungan korosi, dan kinerja perakitan.

Persyaratan penyelesaian permukaan umum untuk komponen yang diputar mencakup sekitar Ra 3,2 μm untuk banyak permukaan mesin umum, Ra 1,6 μm untuk permukaan fungsional yang lebih halus, dan Ra 0,8 μm atau lebih rendah untuk aplikasi presisi tertentu. Hasil akhir yang lebih menuntut mungkin memerlukan penggilingan atau pemolesan daripada hanya dibalik. :contentReference[oaicite:3]{index=3}

Oleh karena itu, para insinyur harus mengidentifikasi permukaan mana yang benar-benar berfungsi. Jurnal bantalan, permukaan penyegelan, atau antarmuka geser mungkin memerlukan penyelesaian yang berbeda dari permukaan izin eksternal.

• Permukaan fungsional:Tentukan hasil akhir yang diperlukan sesuai dengan kondisi pengoperasian.
• Permukaan penyegelan:Pertimbangkan kekasaran dan cacat permukaan.
• Permukaan geser:Pertimbangkan gesekan dan keausan.
• Permukaan kosmetik:Tentukan ekspektasi penampilan secara terpisah dari persyaratan fungsional.

Bagaimana Bagian yang Dibalik Secara Presisi Diperiksa?

Inspeksi harus dihubungkan langsung dengan gambar teknik. Mengukur setiap kemungkinan karakteristik dengan metode yang sama tidak selalu diperlukan; rencana inspeksi harus fokus pada dimensi kritis dan persyaratan fungsional.

Proses pengendalian kualitas yang komprehensif dapat mencakup:

1. Verifikasi materi yang masukuntuk mengkonfirmasi materi yang ditentukan.
2. Inspeksi bagian pertamauntuk memverifikasi proses produksi sebelum produksi skala penuh.
3. Pengukuran dalam prosesuntuk mengidentifikasi penyimpangan dimensi selama produksi.
4. Inspeksi dimensi akhirterhadap persyaratan gambar.
5. Verifikasi permukaan akhiruntuk area fungsional yang ditentukan.
6. Inspeksi benangmenggunakan alat ukur atau peralatan pengukuran yang sesuai.
7. Dokumentasiseperti laporan dimensi bila dibutuhkan oleh pelanggan.

Untuk komponen yang sangat menuntut, mesin pengukur koordinat atau sistem pengukuran optik dapat memberikan verifikasi dimensi yang lebih komprehensif. Laporan inspeksi dan dokumentasi artikel pertama juga dapat membantu tim pembelian dan teknik membangun konsistensi produksi.

Bagaimana Seharusnya Insinyur Mendesain Komponen Ini?

Desain yang baik adalah salah satu cara paling efektif untuk meningkatkan kemampuan manufaktur tanpa mengurangi fungsi.

• Identifikasi dengan jelas dimensi kritis dan permukaan fungsional.
• Hindari menerapkan toleransi yang terlalu ketat pada setiap dimensi.
• Gunakan spesifikasi benang standar bila memungkinkan.
• Sediakan radius dan chamfer yang sesuai jika akses perkakas memerlukannya.
• Pertimbangkan ketebalan dinding dan kemungkinan deformasi.
• Tentukan kekasaran permukaan hanya jika kekasaran tersebut memiliki tujuan fungsional.
• Tentukan nilai materi dengan jelas.
• Identifikasi persyaratan perlakuan panas dan perawatan permukaan.
• Berikan gambar 2D lengkap dan model 3D yang akurat jika tersedia.

Salah satu prinsip praktisnya adalah merancang berdasarkan fungsi, bukan presisi teoretis maksimum. Referensi manufaktur secara konsisten mencatat bahwa toleransi ketat yang tidak perlu dapat meningkatkan waktu pemesinan, persyaratan inspeksi, dan kompleksitas produksi. :contentReference[oaicite:4]{index=4}

Di Mana Suku Cadang Berubah Presisi Kompleks Digunakan?

Karena pembubutan sangat cocok untuk geometri rotasi dan silinder, komponen pembubutan presisi muncul di banyak sistem industri.

Apa yang Harus Dicari Pembeli dalam Mitra Manufaktur?

Memilih pemasok untuk komponen presisi yang kompleks memerlukan lebih dari sekadar membandingkan harga satuan. Pabrikan perlu menunjukkan bahwa mereka dapat memahami persyaratan teknis dan berulang kali memproduksi komponen yang memenuhi persyaratan tersebut.

Poin evaluasi penting meliputi:

1. Kemampuan pemesinan:Pastikan peralatan sesuai dengan geometri komponen.
2. Pengalaman materi:Tanyakan apakah pemasok secara teratur memproses bahan tertentu.
3. Kontrol kualitas:Tinjau peralatan inspeksi, prosedur, dan dokumentasi.
4. Dukungan teknik:Tentukan apakah pemasok dapat mengidentifikasi masalah kemampuan manufaktur sebelum produksi.
5. Konsistensi produksi:Tanyakan bagaimana variasi dimensi dipantau selama produksi berjalan lebih besar.
6. Kemampuan penyelesaian:Konfirmasikan apakah perawatan sekunder yang diperlukan dapat dikoordinasikan dengan baik.
7. Komunikasi:Memastikan pertanyaan teknis dapat diselesaikan dengan cepat dan akurat.
8. Ketertelusuran:Untuk aplikasi yang menuntut, tetapkan persyaratan untuk catatan material dan produksi.

Qingdao Tuoyuan Produk Logam Co, Ltd. dapat mendukung pelanggan yang membutuhkan komponen logam khusus di mana kontrol dimensi, gambar detail, pemilihan material, dan produksi berulang adalah hal yang penting. Bagi tim pengadaan, memberikan gambar teknis lengkap dan mengidentifikasi persyaratan penting dengan jelas merupakan titik awal yang efektif untuk evaluasi teknis dan penawaran harga.

Pertanyaan yang Sering Diajukan

Apa perbedaan antara bagian yang diputar standar dan bagian yang diputar dengan presisi yang kompleks?

Bagian yang diputar standar umumnya memiliki geometri silinder yang relatif sederhana dan persyaratan dimensi konvensional. Bagian yang diputar dengan presisi yang kompleks dapat menggabungkan berbagai diameter, fitur internal, ulir, alur, lubang silang, toleransi yang ketat, runout yang terkontrol, dan penyelesaian permukaan tertentu dalam satu komponen.

Seberapa akurat bagian yang diubah dengan presisi rumit?

Akurasi bergantung pada material, geometri, konfigurasi mesin, perkakas, workholding, stabilitas proses, dan metode inspeksi. Pembubutan CNC umum umumnya dapat bekerja sekitar ±0,05 mm, sedangkan fitur presisi tertentu dapat mencapai sekitar ±0,01 mm atau lebih ketat jika desain dan proses mengizinkannya. Angka-angka ini harus diperlakukan sebagai referensi kemampuan spesifik proyek dan bukan sebagai jaminan universal. :contentReference[oaicite:5]{index=5}

Bahan apa yang biasa digunakan untuk komponen yang diputar secara presisi?

Pilihan umum termasuk baja tahan karat, baja karbon, baja paduan, aluminium, kuningan, tembaga, dan plastik rekayasa. Bahan yang tepat bergantung pada kekuatan, ketahanan korosi, suhu, keausan, berat, sifat listrik, dan lingkungan pengoperasian.

Apakah bagian yang rumit memerlukan pemrosesan sekunder?

Tidak selalu. Beberapa komponen dapat diselesaikan langsung melalui pembubutan CNC, sementara komponen lainnya mungkin memerlukan penggilingan, pemolesan, perlakuan panas, pelapisan, anodisasi, pasivasi, atau proses penyelesaian lainnya untuk memenuhi persyaratan fungsional tertentu.

Mengapa penyelesaian permukaan penting untuk komponen yang diputar?

Permukaan akhir dapat mempengaruhi gesekan, keausan, penyegelan, kontak bantalan, perilaku geser, dan penampilan. Oleh karena itu, permukaan fungsional harus menerima persyaratan yang sesuai dengan kondisi pengoperasian sebenarnya daripada secara otomatis menerapkan spesifikasi penyelesaian yang sama ke seluruh komponen.

Informasi apa yang harus disertakan saat meminta penawaran?

RFQ yang berguna harus mencakup gambar 2D, model 3D jika tersedia, tingkat bahan, kuantitas, toleransi, persyaratan penyelesaian permukaan, benang, perlakuan panas, perlakuan permukaan, persyaratan inspeksi, ekspektasi pengemasan, dan persyaratan pengiriman. Informasi teknis yang lengkap memungkinkan pabrikan mengevaluasi proyek dengan lebih akurat.

Bisakah satu komponen menggabungkan pembubutan dan penggilingan?

Ya. Peralatan pembubutan pabrik dan pusat pembubutan dengan perkakas hidup dapat menggabungkan pembubutan dengan operasi seperti pengeboran, penyadapan, penempatan slot, dan penggilingan. Hal ini dapat mengurangi jumlah penyiapan untuk desain komponen yang sesuai dan membantu menjaga hubungan posisi antar fitur. :contentReference[oaicite:6]{index=6}

Kesimpulan

Suku Cadang Berbalik Presisi Kompleks adalah komponen rekayasa yang geometri, akurasi dimensi, sifat material, kondisi permukaan, dan kemampuan pengulangan produksi semuanya berkontribusi pada kinerja akhir. Pendekatan manufaktur yang paling efektif dimulai dengan gambar teknis yang jelas, pemilihan material yang tepat, toleransi yang realistis, operasi pemesinan yang direncanakan dengan cermat, dan metode inspeksi yang mencerminkan fungsi sebenarnya dari komponen.

Bagi para insinyur dan tim pembelian, kuncinya bukan sekadar meminta toleransi sekecil mungkin. Sebaliknya, setiap persyaratan harus dihubungkan dengan perakitan, pergerakan, penyegelan, pemuatan, keausan, atau fungsi terukur lainnya. Pendekatan ini dapat membantu mengendalikan kompleksitas produksi sekaligus mempertahankan kinerja yang diharapkan dari komponen jadi.

Jika Anda mengembangkan poros, ring, fitting, konektor, komponen mekanis presisi, atau produk rumit lainnya yang dibuat khusus,Qingdao Tuoyuan Produk Logam Co, Ltd.dapat mengevaluasi persyaratan teknis dan kebutuhan produksi Anda.Bagikan gambar, spesifikasi, bahan, dan jumlah Anda, danHubungi kamiuntuk mendiskusikan solusi manufaktur yang sesuai untuk proyek Anda.
