Bushing Berulir CNC Presisi

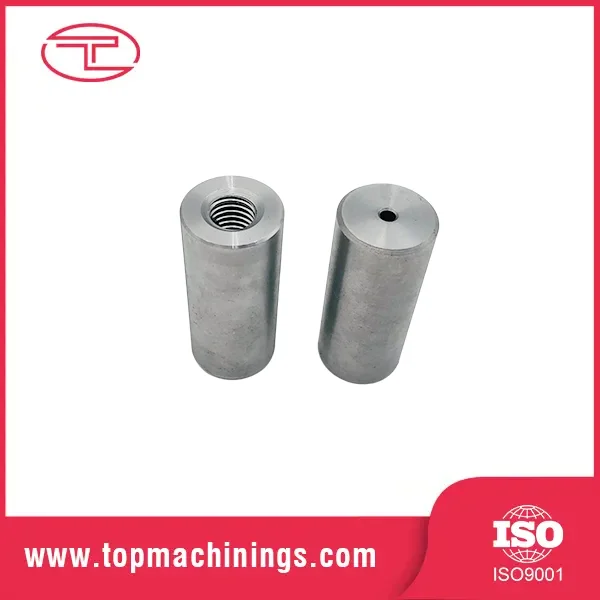

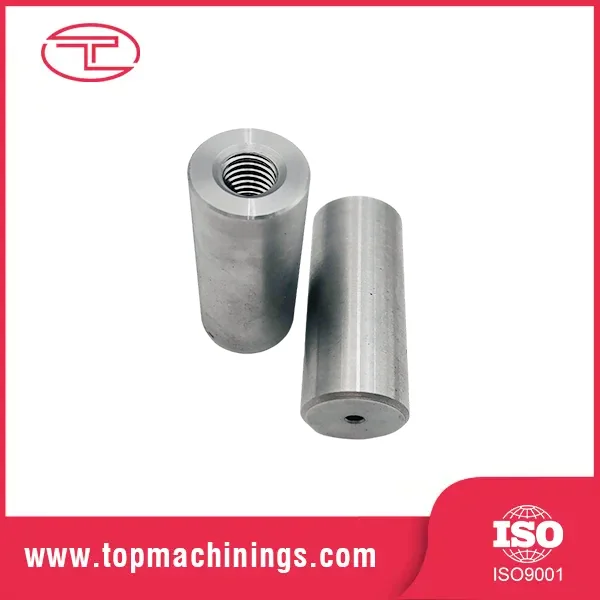

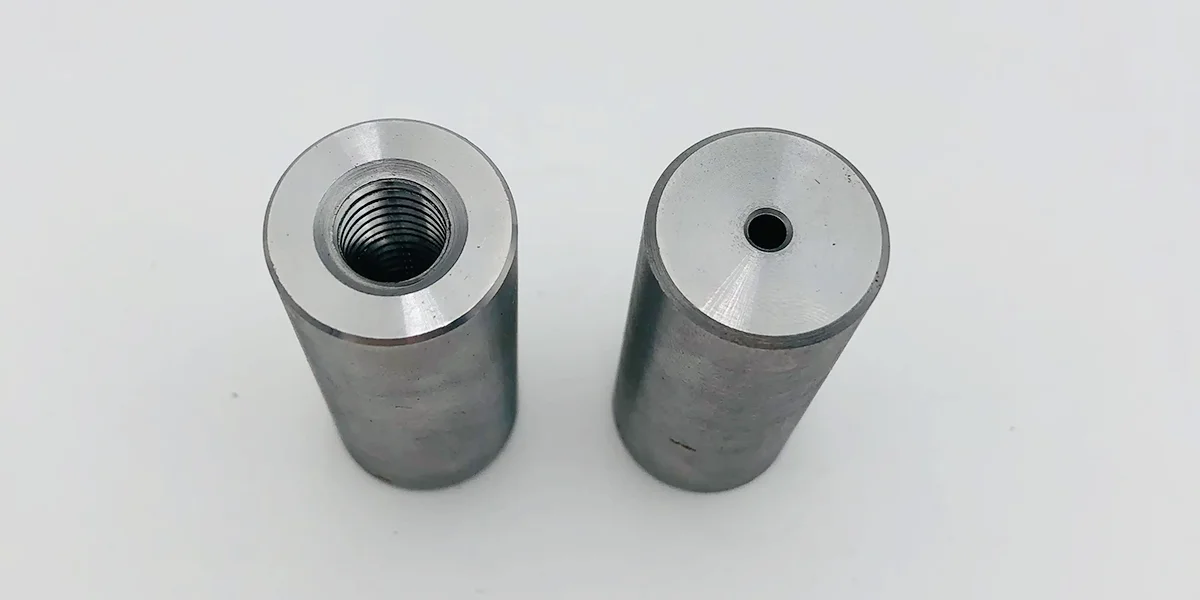

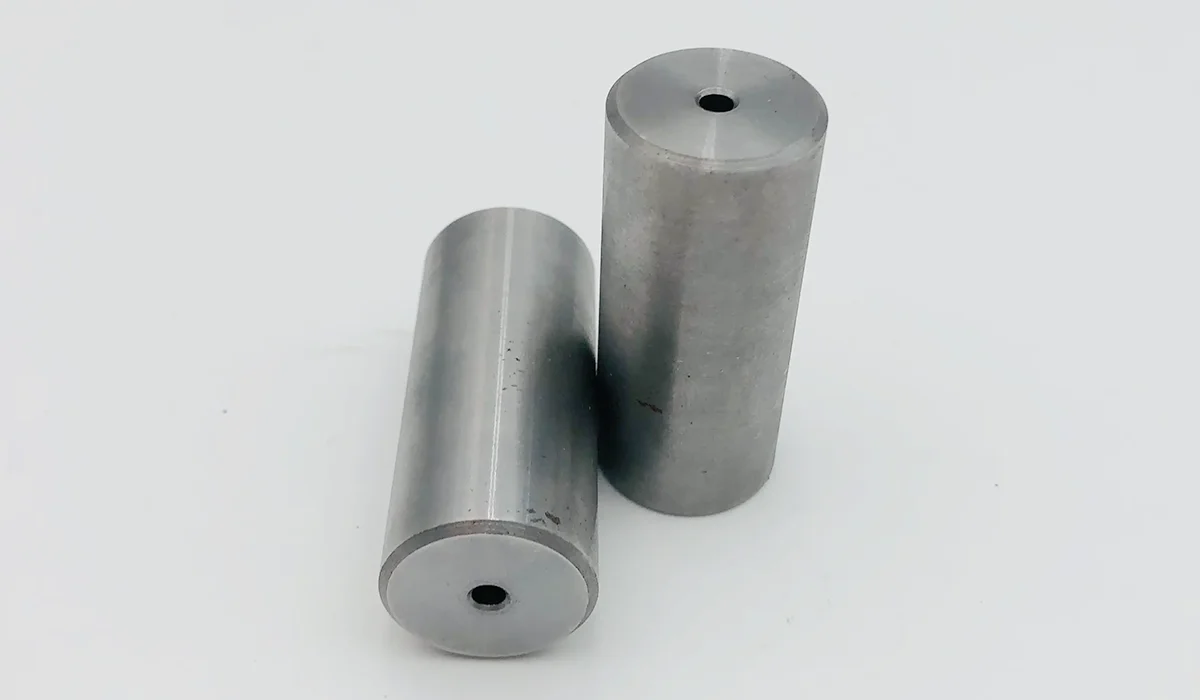

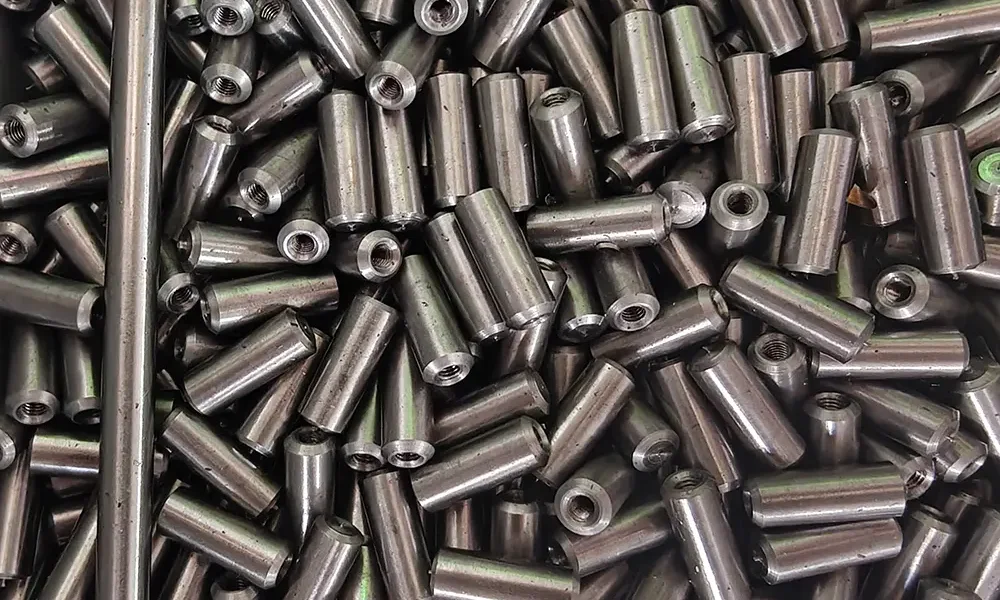

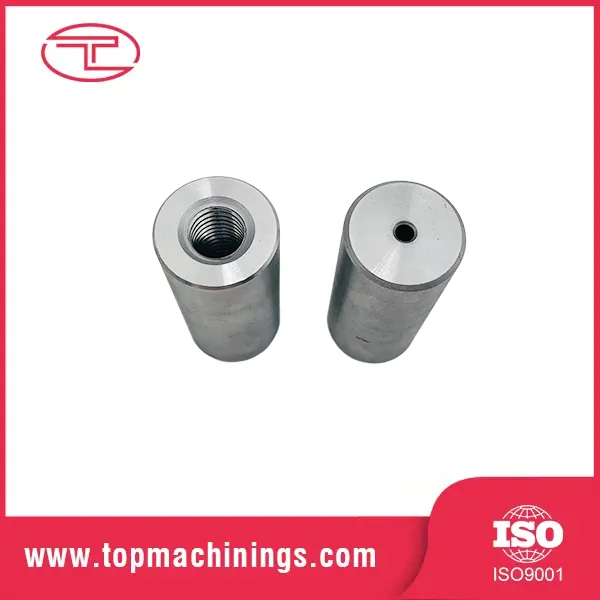

Bushing berulir CNC presisi adalah selongsong silinder dengan ulir mesin presisi pada permukaan internal atau eksternalnya. Anggap saja sebagai "sisipan berulir" yang memberikan komponen antarmuka thread yang kuat dan dapat diganti tanpa melakukan pemesinan thread langsung ke bagian induk. Ketika lubang berulir terkelupas pada wadah aluminium lunak — mode kegagalan klasik — bushing adalah bagian yang menyelamatkannya.

Ada dua kelompok utama: sisipan berulir dan selongsong selongsong. Keduanya menuntut hal yang sama dari bengkel mesin: kebulatan, konsentrisitas, dan akurasi benang diukur dalam mikron.

Konfigurasi Bahan & Benang

Baja tahan karat (SUS303/304/316): ketahanan terhadap korosi untuk penggunaan makanan, kelautan, dan medis.

Baja paduan (4140/1045): kekuatan tinggi dengan perlakuan panas untuk aplikasi beban berat.

Kuningan (C3604/HPb59-1): kemampuan mesin yang sangat baik dan pelumasan alami untuk bantalan bushing berulir CNC yang presisi.

Aluminium (6061-T6/7075): ringan untuk rakitan dirgantara dan otomotif.

Bentuk ulir: metrik (M3–M64), UNC/UNF, ulir pipa NPT, dan bentuk khusus per gambar.

Kelas: Standar 6H/6g, kelas presisi 5H/4h untuk aplikasi yang sesuai dengan interferensi.

Benang dipotong dengan ulir satu titik atau penggilingan ulir pada mesin bubut CNC, diikuti dengan pengukuran diameter pitch. Untuk insert press-fit, kami menjaga diameter luar pada ±0,005 mm sehingga dudukan bushing memiliki interferensi yang tepat — cukup longgar untuk dipasang, cukup kencang untuk tidak berputar.

Spesifikasi Produk

Aplikasi Umum Bushing Berulir CNC Presisi

Sebagai produsen dan pemasok bushing berulir CNC presisi, Tuoyuan Metal memasok bushing dalam jumlah besar dengan harga langsung dari pabrik untuk:

Sisipan berulir untuk rumah aluminium dan plastik pada otomotif dan elektronik.

Selongsong bantalan dan busing aus di pompa, kotak roda gigi, dan konveyor.

Menemukan bushing untuk jig, perlengkapan, dan pelat perkakas.

Komponen silinder hidrolik dan pneumatik.

Rakitan poros furnitur, peralatan, dan peralatan.

Rakitan ringan dirgantara dan pertahanan.

Kasus Nyata

Studi Kasus: Bushing Kuningan Berulir CNC Presisi Kustom

Industri: Elektronik & Peralatan Listrik

Bahan: Kuningan C36000

Proses: Pembubutan, Penyadapan & Penggilingan Hex Swiss CNC

Sebuah produsen komponen elektronik Amerika memerlukan bushing berulir CNC presisi khusus untuk berfungsi sebagai sisipan anti-rotasi di dalam wadah plastik. Bagian-bagian tersebut memerlukan penyelesaian bebas duri untuk memastikan pemasangan sekrup yang mudah tanpa merusak wadah plastik. Memanfaatkan mesin bubut Swiss CNC multi-sumbu, kami mengerjakan bushing kuningan dengan ulir bersih dan kepala hex presisi dalam satu pengaturan. Proses pembersihan ultrasonik menyeluruh diterapkan untuk menghilangkan semua serutan logam, diikuti dengan inspeksi optik benang 100%.

Proses Produksi

Setiap bushing dimulai dengan tinjauan teknik: tim kami menganalisis gambar atau sampel 2D/3D Anda, memilih tingkat material, dan memprogram jalur pahat yang optimal. Untuk sisipan berulir, parameter penting adalah kesesuaian interferensi — kami menghitung OD yang tepat untuk menjamin retensi tanpa memberikan tekanan berlebihan pada bagian host.

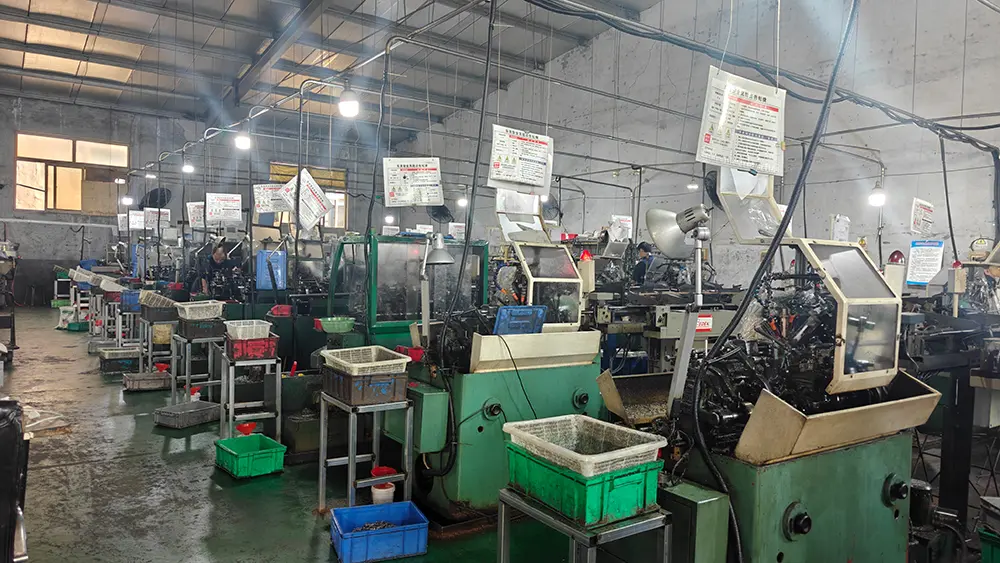

Pemesinan dijalankan dengan mesin bubut CNC otomatis berkecepatan tinggi dengan pengumpan batang. Pembubutan, menghadap, grooving, membosankan, dan threading diselesaikan dalam satu siklus penjepitan jika memungkinkan — pendekatan pengaturan tunggal inilah yang menjaga konsentrisitas dalam kisaran mikron.

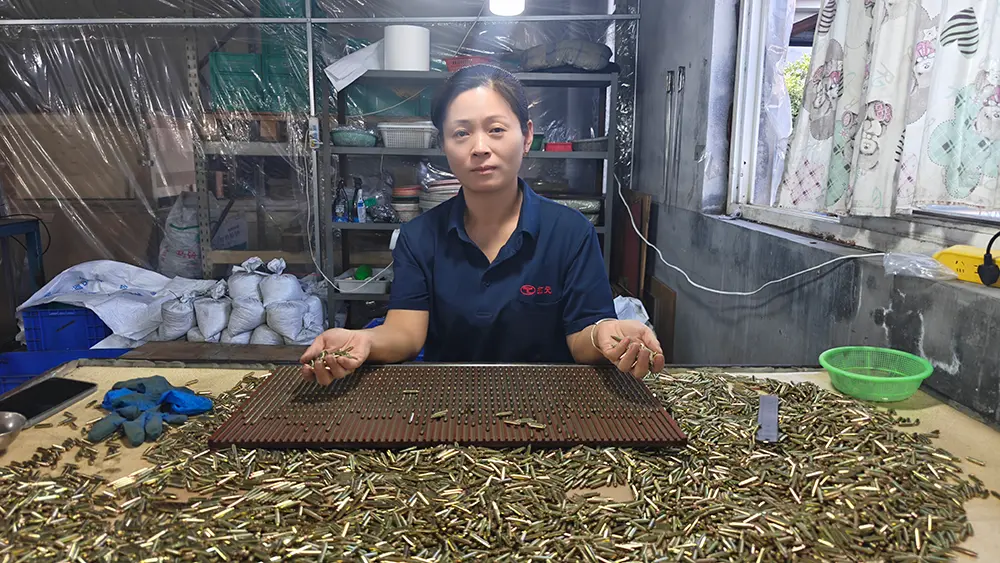

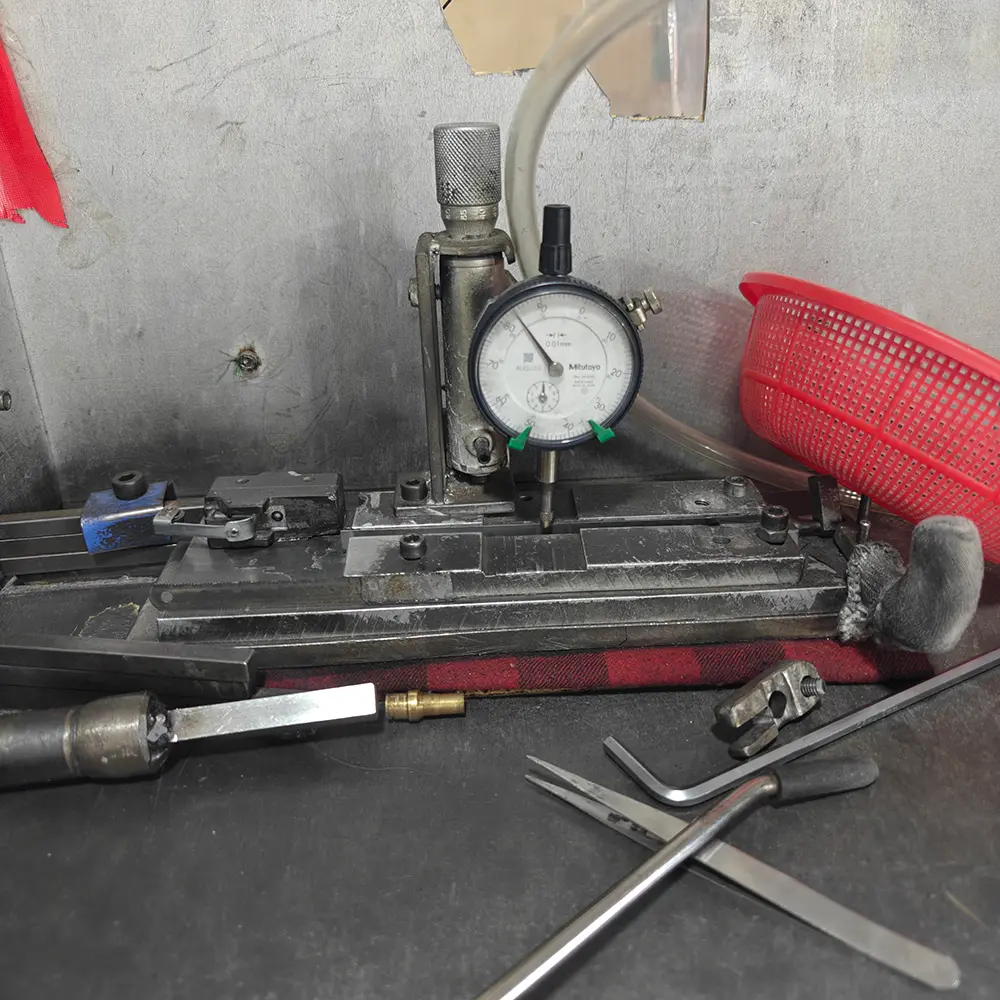

Penguliran diikuti dengan inspeksi 100%: pengukuran sumbat/cincin ulir, penyortiran optik, dan verifikasi CMM pada bagian sampel. Perawatan permukaan (seng, oksida hitam, nikel) diterapkan di jalur internal kami sebelum pengepakan akhir.

Mengapa Memilih Logam Tuoyuan

Satu Dekade Pemesinan Presisi Tuoyuan Metal memiliki pengalaman lebih dari 10 tahun dalam pembuatan suku cadang presisi dan komponen mesin CNC, melayani pelanggan di 20+ negara dengan tingkat pembelian berulang sebesar 95%. Saat Anda memesan bushing dari kami, Anda bekerja sama dengan toko yang telah memecahkan masalah Anda — berkali-kali.

Bushing dikemas dalam kertas anti karat, tas poli, dan karton ekspor atau kotak kayu sesuai ukuran pesanan. Pengiriman dalam jumlah kecil dengan pos kilat (DHL/FedEx/UPS); pesanan massal dikirim melalui laut dari Pelabuhan Qingdao (FCL/LCL) atau angkutan udara. Dokumentasi: Faktur Komersial, Daftar Pengepakan, Bill of Lading, Surat Keterangan Asal, Sertifikat Uji Material. Untuk harga bushing berulir CNC presisi, pesanan massal, atau penawaran harga, hubungi tim ekspor kami.

Pertanyaan Umum

Q1: Bisakah Anda mengerjakan bushing dari gambar atau sampel saya?

A1: Ya. Kirimkan kepada kami gambar 2D/3D (PDF, AI) atau sampel fisik. Kami meninjau desain, mengonfirmasi material dan toleransi, dan membuat sampel praproduksi untuk persetujuan Anda sebelum produksi massal.

Q2: Toleransi apa yang dapat Anda pertahankan pada thread?

A2: Kelas ulir standar 6H/6g per ISO 965. Untuk aplikasi presisi, kami dapat menahan 5H/4h dengan diameter pitch yang diverifikasi oleh pengukur yang dikalibrasi. Beritahu kami kebutuhan kelas Anda.

Q3: Bagaimana Anda menjamin kualitas pada pesanan besar?

A3: Inspeksi artikel pertama dengan laporan lengkap, kemudian pengukuran dalam proses dan penyortiran optik 100% pada dimensi akhir. Kami juga mendukung inspeksi pihak ketiga sebelum pengiriman.

Q4: Dapatkah Anda memproduksi bushing berulir CNC presisi ini dengan ukuran khusus dan pitch ulir non-standar?

A4: Ya, kami sepenuhnya menyesuaikan diameter luar, panjang, ketebalan dinding, dan spesifikasi benang sesuai dengan gambar teknik atau bagian sampel Anda.

Q5: Dapatkah saya meminta sampel sebelum melakukan pemesanan produksi massal?

A5: Tentu saja. Kami dapat menyediakan sampel prototipe/pra-produksi untuk pengujian fungsional dan validasi perakitan Anda sebelum melanjutkan ke produksi skala penuh.
